描述:全自動 C/Z 互換成型機設備概述： 1. 全自動 C/Z 型檁條機采用同一套設備通過自動、手動簡單無級調節就可生產 C/Z 型檁條的各種規格，換規格時無須更換成型輥。生產過程采用自動控制

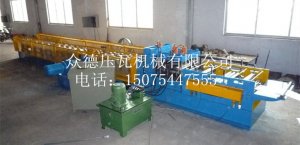

全自動c/z互換設備概述：

    1. 全自動C/Z型檁條機采用同一套設備通過自動、手動簡單無級調節就可生產C/Z型檁條的各種規格，換規格時無須更換成型輥。生產過程采用自動控制方式，可根據輸入的檁條長度、縱向孔距、數量等參數進行自動沖孔、切斷、成型。
    2.C80-300、Z120-300之間任一型號均可生產,可生產板厚1.5-3.0mm
    3.C型鋼、Z型鋼各規格實現全自動電腦無極換型，任一規格換型時間僅需1分鐘；
C/Z型鋼切換僅需一個簡單的手動換向操作，5分鐘即可實現C型鋼到Z型鋼任意規格的切換；
   4.操作簡單，減少員工操作難度，節約換型時間，提高生產效率。
   5. CZ型檁條機由導向、矯平裝置、2臺液壓沖孔裝置、液壓切斷裝置、可換型的輥壓成型機、電控系統、液壓系統等組成。
   6整線成型主驅動采用一個減速電機加變頻控制，速度控制、定長、定位控制準確。
   7.整機外形美觀、生產（生產速度達到25m/min）。

三、設備組成：
   1. 導向
     防止生產過程中，板才跑偏，影響最終產品。
   2. 矯平機：
      矯平機由板料導入裝置、引板驅動輥、兩側可調的導向裝置、矯平輥等組成。
    3、液壓沖孔裝置：
  結構形式：機架采用龍門式，做成一個整體。兩組沖孔機均為兩沖孔，動力源為油缸下壓式：孔位 縱向固定，橫向可調，可以沿縱向任意沖孔。
   4.成型主機：
    CZ型鋼通過同一套扎輥成型
   5.裝置
     矯正檁條彎曲、扭曲等不規則形狀
主要技術參數：
  1） 軋制、沖孔、剪切板厚：3mm
  2） 沖孔孔距橫向調節范圍：40~300mm
  3）液壓傳動，電機總功率25KW
  4)成型速度：20m/min
  5)液壓切斷裝置：
   作用：根據輸入工件的長度參數，用編碼器定長后，停機切斷，
    采用液壓剪切式。
  1. 機組外形長×寬：9690×1200×1450（mm）
   2. 線速度：約20米/分
   3. 成型道數：19 3=22道
   4. 軋輥材質：合金鋼GCr15(軸承鋼)
  5. 軋輥淬火硬度：HRC58o—62o
  6. 軋輥淬火：3mm
  7. 軋輥淬火方式：鹽浴爐整體淬火
  8. 軋輥主軸：45#
  9. 軋輥軸徑：Φ70
  10.軋輥軸熱處理方式：調質處理
  11.軋輥軸承型號：軸承212
  12.軋制型號：C80#--300# Z120#--300#
  13.軋制厚度：3mm以下
  14.配制功率：22KW
